YKC型圓塊孔式石墨換熱器
YKCH型圓塊孔石墨硫酸稀釋器

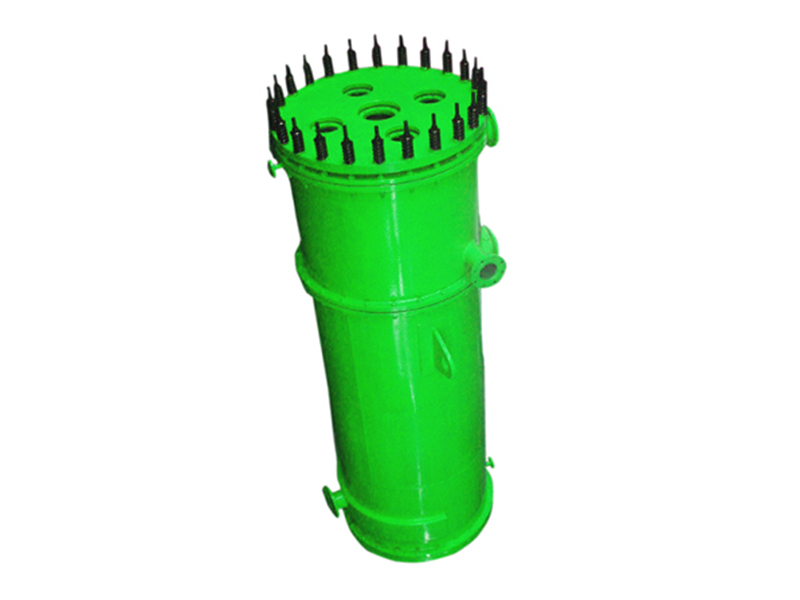

產品描述
圓塊孔式硫酸稀釋冷卻器，上部為濃硫酸與軟水混合、稀釋、分配部分，中、下部分為冷卻部分、與圓塊孔式石墨冷卻器相同。本型為濃硫酸稀釋工藝中較為先進的設備，可以將98%以上濃硫酸的一次稀釋到65%以下，并且稀釋后直接進行冷卻至50℃以下。該裝置可根據客戶需求進行全自動控制設計或單元裝置供應。
【技術特性】
設計溫度：-20～165℃
設計壓力：縱向0.1MPa 橫向0.4MPa
換熱面積：5～300m2
執行標準：HG/T2370-2005《石墨制化工設備技術條件》
【用途】
本設備亦可作其他液體物料的稀釋、混合、冷卻。
【設備優點】
1) 所有的密封都容易檢查
2)傳熱效率高，設備耐腐蝕
3)使用壽命長
4)價格便宜
YKCH型圓塊孔式石墨硫酸稀釋冷卻器系列規格尺寸表
|
型號
|
規格
|
換熱塊
|
安裝尺寸表mm
|
重量kg
|
|||||||||
|
m2
|
橫孔
|
縱孔
|
塊數
|
D
|
H
|
H1
|
H2
|
H3
|
H4
|
L
|
n-φ
|
||
|
YKCH30
|
3
|
10
|
16
|
3
|
330
|
1390
|
216
|
274
|
210
|
214
|
603
|
2-φ24
|
370
|
|
5
|
5
|
1620
|
938
|
450
|
|||||||||
|
8
|
8
|
1840
|
1604
|
560
|
|||||||||
|
10
|
10
|
2060
|
2048
|
650
|
|||||||||
|
YKCH40
|
8
|
10
|
16
|
3
|
430
|
1745
|
233
|
770
|
240
|
244
|
703
|
2-φ24
|
650
|
|
10
|
4
|
2065
|
1092
|
720
|
|||||||||
|
13
|
5
|
2390
|
1414
|
790
|
|||||||||
|
15
|
6
|
2710
|
1736
|
860
|
|||||||||
|
YKCH50
|
20
|
10
|
16
|
4
|
530
|
2505
|
235
|
1435
|
240
|
314
|
823
|
2-φ24
|
900
|
|
25
|
5
|
2905
|
1837
|
1000
|
|||||||||
|
30
|
6
|
3310
|
2240
|
1100
|
|||||||||
|
35
|
7
|
3710
|
2641
|
1200
|
|||||||||
|
40
|
8
|
4115
|
3043
|
1300
|
|||||||||
|
45
|
9
|
4515
|
3445
|
|
|||||||||
|
YKCH60
|
45
|
12
|
18
|
7
|
640
|
3464
|
250
|
2340
|
240
|
364
|
938
|
4-φ24
|
1850
|
|
50
|
8
|
3816
|
2692
|
2000
|
|||||||||
|
55
|
9
|
4168
|
3044
|
2150
|
|||||||||
|
60
|
10
|
4520
|
3396
|
2300
|
|||||||||
|
70
|
11
|
4872
|
3748
|
2450
|
|||||||||
|
YKCH70
|
60
|
12
|
18
|
7
|
740
|
3591
|
287
|
2250
|
280
|
394
|
1070
|
4-φ30
|
2700
|
|
68
|
8
|
3943
|
2602
|
2900
|
|||||||||
|
75
|
9
|
4295
|
2954
|
3100
|
|||||||||
|
85
|
10
|
4647
|
3306
|
3300
|
|||||||||
|
92
|
11
|
4999
|
3658
|
3500
|
|||||||||
|
YKCH80
|
77
|
12
|
18
|
7
|
840
|
3681
|
293
|
2270
|
280
|
444
|
1181
|
4-φ30
|
4200
|
|
88
|
8
|
4033
|
2622
|
4450
|
|||||||||
|
99
|
9
|
4385
|
2974
|
4700
|
|||||||||
|
110
|
10
|
4737
|
3326
|
4950
|
|||||||||
|
122
|
11
|
5089
|
3678
|
5200
|
|||||||||
|
YKCH90
|
90
|
16
|
20
|
7
|
950
|
3799
|
323
|
2240
|
320
|
474
|
1286
|
4-φ30
|
6000
|
|
105
|
8
|
4151
|
2592
|
6400
|
|||||||||
|
120
|
9
|
4503
|
2944
|
6800
|
|||||||||
|
135
|
10
|
4855
|
3296
|
7200
|
|||||||||
|
150
|
11
|
5207
|
3648
|
7600
|
|||||||||
|
YKCH100
|
120
|
16
|
20
|
7
|
1050
|
3899
|
327
|
2260
|
320
|
524
|
1513
|
4-φ30
|
8150
|
|
135
|
8
|
4251
|
2612
|
8600
|
|||||||||
|
155
|
9
|
4603
|
2964
|
9050
|
|||||||||
|
170
|
10
|
4955
|
3316
|
9500
|
|||||||||
|
190
|
11
|
5307
|
3668
|
9950
|
|||||||||
(尺寸僅供參考，具體尺寸以實際圖樣為準)
管口表
|
型號
|
公稱直徑mm
|
|||||||||
|
a
|
b
|
c
|
d
|
e
|
f
|
g
|
h
|
j
|
k
|
|
|
YKCH30
|
100
|
80
|
80
|
80
|
80
|
50
|
65
|
65
|
20
|
20
|
|
YKCH40
|
125
|
100
|
100
|
100
|
100
|
50
|
65
|
65
|
20
|
20
|
|
YKCH50
|
200
|
100
|
100
|
100
|
100
|
50
|
65
|
65
|
20
|
20
|
|
YKCH60
|
250
|
100
|
100
|
100
|
100
|
80
|
100
|
100
|
20
|
20
|
|
YKCH70
|
250
|
125
|
125
|
125
|
125
|
80
|
100
|
100
|
20
|
20
|
|
YKCH80
|
250
|
125
|
125
|
125
|
125
|
80
|
100
|
100
|
25
|
25
|
|
YKCH90
|
300
|
150
|
150
|
150
|
150
|
100
|
125
|
125
|
25
|
25
|
|
YKCH100
|
300
|
150
|
150
|
150
|
150
|
100
|
125
|
125
|
25
|
25
|
|
連接面標準
|
HG/T20592-2009
|
|||||||||
|
用途
|
酸出口
|
冷卻水進口
|
冷卻水出口
|
冷卻水進口
|
冷卻水出口
|
酸進品
|
升氣口
|
稀釋水進口
|
排空口
|
排凈口
|
上一個
無
下一個
無
